一.單節鋰電池的組成
鋰電池主要由電芯和電池保護板組成
鋰電池保護板主要功能：（1）過度充電保護，（2）過度放電保護，（3）過電流/短路保護
鋰電池保護板主要元器件：1，保護IC2，MOSFET3，SMDFUSE
二.單節鋰電池保護板上保險絲的選擇
1，封裝：根據客戶的線路板決定試用尺寸，一般用1206/0603尺寸。
2，額定電壓：24V以上
3，額定電流：一般采用5A（要考慮到保險絲在鋰電池保護板上是2次保護，所以
要考慮到保護IC的保護延遲時間來確定保險絲的熔斷時間）
4，冷電阻：15mΩ以下
5，安規要求：UL認證
6，符合RoHS要求和Halogen-Free要求
舉例1：某單節鋰電池保護板電路圖如圖3，保護IC采用SII(精工)S8261ACJ，基本參數如圖4.采用的MOS管為BF9028DNJ/BF9028DNJ-A,部分參數如圖5.

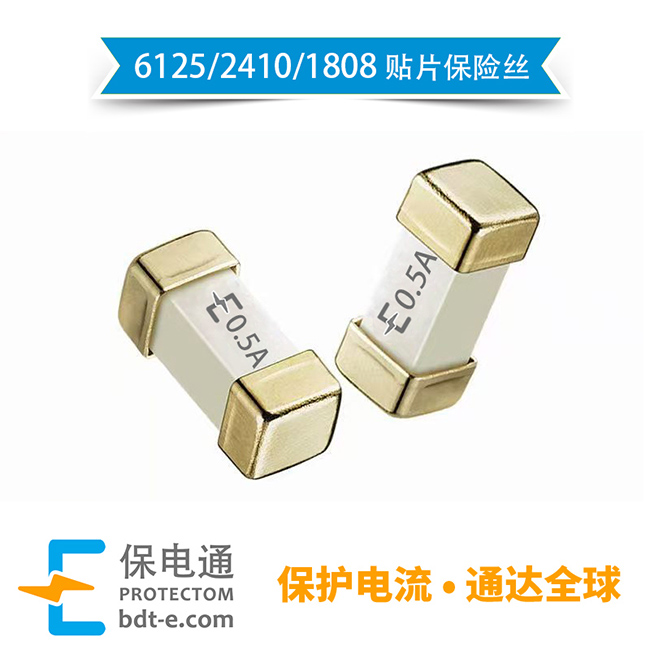

貼片保險絲在單節鋰電池上的應用
A：保護電路工作正常。
保護IC過電流保護原理：電流當放電電流過大或短路情況發生時,保護IC將激活過(短路)電流保護,此時過電流的檢測是將PowerMOS的Rds(on)當成感應阻抗用以監測其電壓的下降情形,若比所定的過電流檢測電壓還高則停止放電。
根據公式‘V-(過電流檢測電壓)=I(放電電流)*Rds(on)*2’可以算出放電電流達到多少保護IC開始進行保護作用。
1：短路保護情況：
當過電流檢測電壓0.9V，MOS管內阻取最大值時候，可以檢測過電流將為最小值。算出此時過電流值為15A，此時保護IC保護延遲時間320us；
當過電流檢測電壓1.5V，MOS管內阻取最小值時候，可以檢測過電流將為最大值。
算出此時過電流值為46.875A，此時保護IC保護延遲時間380us。
